Enviar un mensaje, hacer una videollamada o pagar con el celular parece algo inmediato e invisible. Pero detrás de cada conexión hay acero, concreto, energía e ingeniería. Las torres de telecomunicaciones son la parte física de las redes: sostienen las antenas que reciben y transmiten las señales, los radioenlaces que conectan un sitio con otro y los equipos que hacen posible que la información viaje.
En esta guía explicamos qué son, qué tipos existen, cuáles son sus partes, cómo se diseñan, fabrican y montan, qué normas aplican en Colombia, qué mantenimiento necesitan y qué retos enfrentan con la llegada de nuevas tecnologías. La escribimos desde la experiencia de INSTALCOM SAS, que desde 2004 diseña, fabrica y monta estructuras para operadores y proveedores de infraestructura de telecomunicaciones en todo el país.

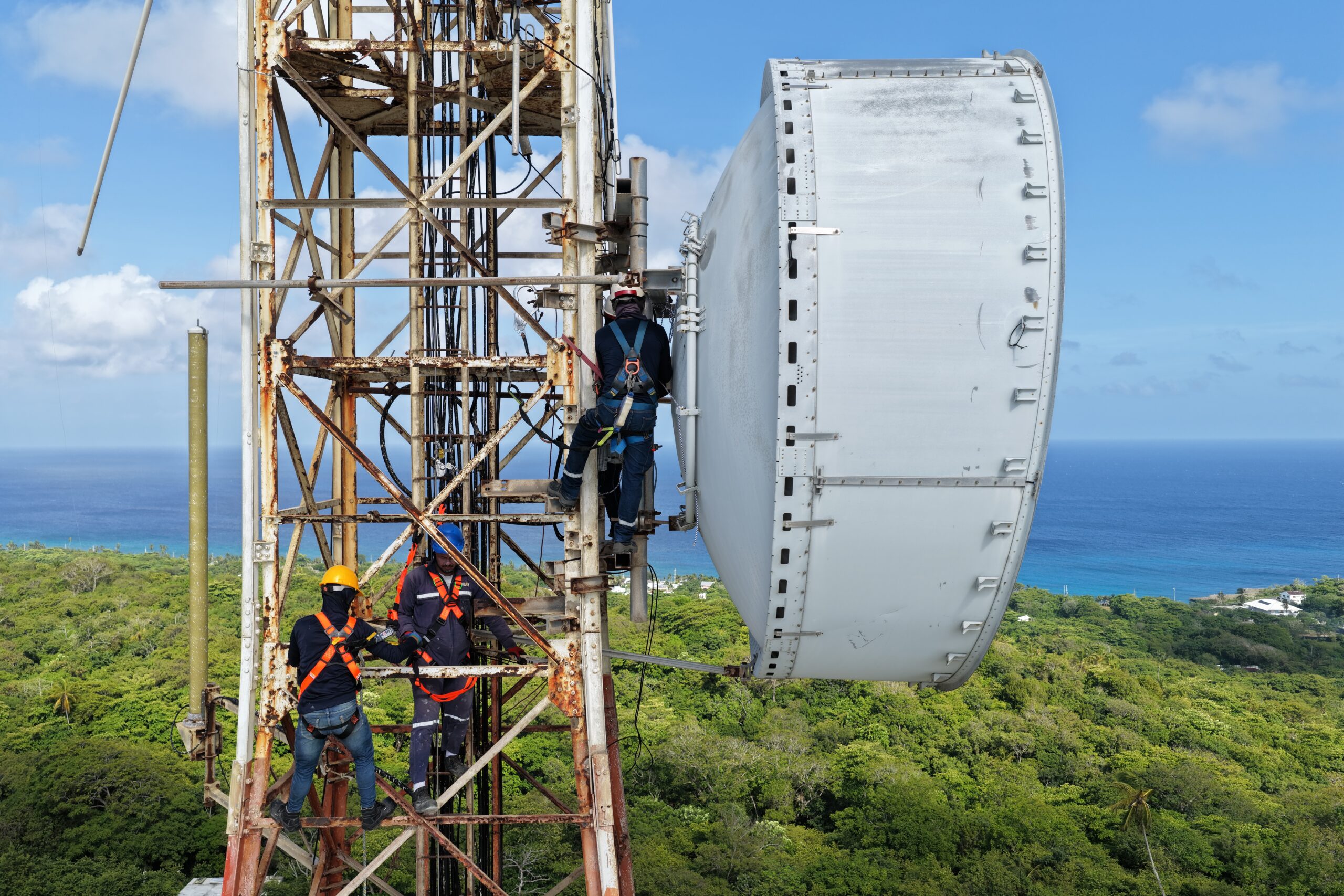

Qué son las torres de telecomunicaciones
Son estructuras, normalmente de acero, diseñadas para elevar antenas y equipos a la altura necesaria para dar cobertura o para tener línea de vista con otro sitio. La altura permite superar edificios, árboles y relieve, y ampliar el área que cubre cada antena. Además de las antenas, una estructura de este tipo soporta cables, guías de onda, escalerillas, plataformas, equipos de radio, balizaje aeronáutico, pararrayos y elementos de seguridad para los técnicos.
Cada uno de esos elementos agrega peso y, sobre todo, superficie expuesta al viento. Por eso el diseño de una torre no depende solo de su altura, sino de todo lo que va a soportar hoy y en el futuro.
Tipos de torres de telecomunicaciones
Torres autosoportadas
Son estructuras reticuladas, normalmente de tres o cuatro patas, que se sostienen por sí mismas sobre su cimentación. Ocupan poco terreno en comparación con su altura y pueden soportar muchas antenas. Son las más comunes en sitios rurales y en zonas donde se necesita gran capacidad de carga.
Torres arriostradas
Son mástiles esbeltos estabilizados con cables tensores (vientos) anclados al suelo. Son económicas en acero y pueden alcanzar grandes alturas, pero necesitan un terreno amplio para los anclajes y un mantenimiento cuidadoso de las tensiones.
Monopolos
Son postes tubulares de una sola sección o de varias secciones encajadas. Ocupan muy poco espacio y tienen menor impacto visual, por lo que son frecuentes en zonas urbanas. Su capacidad de carga es menor que la de una torre reticulada de la misma altura.
Mástiles en azotea
Son estructuras livianas instaladas sobre edificios. Su diseño debe considerar la capacidad de la edificación existente y la forma de fijarse sin dañar la impermeabilización.
Estructuras camufladas
Simulan árboles, postes de alumbrado, campanarios o elementos arquitectónicos para reducir el impacto visual en zonas sensibles. Requieren un diseño especial porque los elementos de camuflaje agregan carga de viento.
Torres de baja altura y postes para small cells
Con las redes de nueva generación aparecen soportes más pequeños, cercanos al usuario, en postes, fachadas y mobiliario urbano. Son estructuras sencillas, pero numerosas, y requieren estandarización.
Partes de una torre
- Cimentación: dados, zapatas, pilotes o anclajes que transmiten las cargas al suelo.
- Montantes: los elementos principales verticales o inclinados que forman las patas.
- Diagonales y horizontales: arriostran los montantes y forman la celosía.
- Conexiones: pernos, platinas y bridas que unen los tramos.
- Soportes de antenas: tubos, brazos, plataformas y herrajes.
- Escalerilla de cables: guía el cableado desde los equipos hasta las antenas.
- Escalera y línea de vida: para el ascenso seguro de los técnicos.
- Plataformas de descanso y trabajo: en torres altas.
- Pararrayos y puesta a tierra: protegen la estructura y los equipos.
- Balizaje: luces y pintura para la seguridad aeronáutica cuando aplica.
Cómo se diseñan las torres de telecomunicaciones
El diseño parte de la información del sitio y de las necesidades del operador: altura requerida, antenas y equipos actuales y futuros, ubicación exacta, tipo de suelo y condiciones de viento. Con esos datos se modela la estructura, se calculan las cargas de viento sobre la celosía y sobre cada antena, se verifican los esfuerzos y las deformaciones, y se diseñan las conexiones y la cimentación.
En las torres con radioenlaces, además de la resistencia se controla el giro y el desplazamiento en la parte alta: si la estructura se mueve demasiado con el viento, las antenas pierden la alineación y el enlace se degrada. En Colombia el diseño se apoya en el reglamento NSR-10 y, en la práctica del sector, en las normas de la TIA para estructuras de antenas, que muchos operadores exigen. Puede leer más en nuestro artículo sobre estructuras metálicas para telecomunicaciones.
Fabricación
Una torre se fabrica por tramos: se cortan y perforan los perfiles, se sueldan las platinas y bridas, se galvanizan en caliente todas las piezas y se marcan para el montaje. La exactitud de las perforaciones es crítica, porque en obra no hay forma de corregirlas sin dañar la protección. En INSTALCOM SAS fabricamos en planta propia, con una capacidad cercana a 1.200 toneladas de acero al año y un sistema de calidad certificado en ISO 9001. Conozca el proceso en la guía de fabricación de estructuras metálicas.
Obra civil y montaje
El montaje empieza con la obra civil: adecuación del terreno, excavación, cimentación, cerramiento, caseta o plataforma de equipos, canalizaciones y puesta a tierra. Cuando el concreto alcanza su resistencia, se montan los tramos con grúa o con pluma, según la altura y el acceso. Luego se instalan los accesorios, se verifica la verticalidad, se aprietan los pernos con el torque especificado y se entregan los registros. Profundizamos en la obra civil para telecomunicaciones.
Muchos sitios están en cerros, zonas rurales o regiones apartadas, lo que exige planear el transporte de cada pieza, el acceso de los equipos y el alojamiento del personal. Hemos ejecutado proyectos en departamentos como Amazonas, Chocó y La Guajira.
Seguridad en alturas
Trabajar en una torre implica riesgos serios. Los técnicos deben contar con certificación vigente según la Resolución 4272 de 2021, equipos de protección inspeccionados, líneas de vida certificadas, permisos de trabajo y un plan de rescate. La estructura misma debe facilitar el trabajo seguro: escaleras continuas, plataformas, puntos de anclaje y espacio para moverse.
Mantenimiento
Una torre bien mantenida puede servir durante décadas. El mantenimiento incluye inspecciones estructurales, revisión de pernos y conexiones, control de la corrosión, medición de la puesta a tierra, verificación del balizaje, revisión de la cimentación y del drenaje, y control de la verticalidad. Más detalles en la guía de mantenimiento de radiobases.
Por qué las torres siguen siendo indispensables
Con tanta conversación sobre satélites, fibra óptica y redes inalámbricas, a veces se piensa que las torres de telecomunicaciones pertenecen al pasado. Es al revés. La fibra llega hasta un sitio, pero desde allí la señal debe salir por el aire hasta los teléfonos, y para eso se necesitan antenas elevadas. Las nuevas generaciones de redes usan frecuencias más altas, con menor alcance, lo que obliga a tener más sitios y más cerca de los usuarios. Y en las zonas rurales, donde llevar fibra es costoso, los radioenlaces entre estructuras siguen siendo la forma más práctica de conectar comunidades.
En Colombia, la expansión de la cobertura a municipios y veredas que todavía no tienen buena señal depende en gran parte de nuevas estructuras y de la modernización de las existentes. Puede consultar las políticas de conectividad en el sitio del Ministerio de Tecnologías de la Información y las Comunicaciones.
Cargas que soporta una torre
El diseño debe considerar varias fuentes de carga simultáneas:
- Peso propio: la celosía, las escaleras, las plataformas y los herrajes.
- Equipos: antenas, radios remotos, cables y accesorios.
- Viento: la carga principal en casi todos los casos. Actúa sobre la estructura y sobre cada antena, y aumenta con la altura.
- Sismo: importante en zonas de amenaza alta, sobre todo en estructuras sobre edificaciones.
- Cargas de montaje y mantenimiento: personas, equipos de izaje y herramientas.
- Cargas futuras: las antenas que el operador planea instalar en los próximos años.
Una buena práctica es diseñar con una reserva de capacidad. Una torre diseñada justo para las antenas de hoy probablemente necesitará refuerzos mañana.
La cimentación: la parte que no se ve
La cimentación de una torre resiste fuerzas de compresión, de arrancamiento y de volteo. En las torres autosoportadas, cuando el viento empuja, una pata tiende a hundirse y otra a levantarse; la cimentación debe resistir ambas acciones. Su diseño depende del estudio de suelos: en suelos firmes bastan zapatas o dados; en suelos blandos pueden necesitarse pilotes; en roca, anclajes. En las torres arriostradas, además, cada anclaje de los vientos debe resistir la tensión de los cables.
Un error en la cimentación es difícil y costoso de corregir después del montaje, por eso nunca debería diseñarse sin estudio de suelos.
Protección contra rayos y puesta a tierra
Por su altura y su ubicación en sitios elevados, una torre es un punto preferente para las descargas atmosféricas. Colombia tiene una de las actividades de rayos más altas del mundo, así que la protección no es opcional. El sistema incluye el pararrayos en la parte superior, los conductores de bajada, el anillo de puesta a tierra alrededor de la cimentación, las conexiones equipotenciales de los equipos y los protectores contra sobretensiones. Todo debe cumplir el RETIE y medirse periódicamente.
Compartición de infraestructura
Cada vez es más común que varios operadores compartan una misma estructura. Esto reduce costos, disminuye el impacto visual y acelera el despliegue de las redes. Pero exige un diseño con más capacidad, una gestión ordenada de los espacios en la torre y un control estricto de las cargas: cada nuevo inquilino debe pasar por un análisis estructural antes de instalar sus equipos. Las empresas que administran portafolios de torres de telecomunicaciones dedican buena parte de su ingeniería a estas verificaciones.
Evaluación de torres existentes
Muchas estructuras del país tienen décadas de servicio y han recibido antenas que no estaban previstas en su diseño original. Antes de agregar nuevos equipos, o cuando la inspección encuentra daños, es necesario evaluar la torre: levantamiento de los elementos y de su estado, modelo de cálculo con las cargas actuales y futuras, verificación de la cimentación y, si es necesario, diseño de refuerzos. Los refuerzos típicos incluyen el cambio de diagonales, la adición de montantes, el refuerzo de conexiones y la ampliación de la cimentación. Puede leer más en el artículo de evaluación estructural.
Impacto visual y relación con la comunidad
En las ciudades, las torres pueden generar preocupación entre los vecinos. Las soluciones incluyen elegir monopolos o estructuras camufladas, ubicar los sitios en lugares adecuados, cumplir las normas municipales y explicar a la comunidad los beneficios de la cobertura. En Colombia, las autoridades del sector han emitido lineamientos para facilitar el despliegue de infraestructura, respetando el ordenamiento territorial de cada municipio.
Cronograma típico de un proyecto
- Búsqueda y adquisición del sitio.
- Estudios: topografía, suelos y revisiones de normas.
- Diseño estructural y de obra civil.
- Permisos y licencias.
- Fabricación y galvanizado de la estructura.
- Obra civil: cimentación, cerramiento, canalizaciones y puesta a tierra.
- Montaje de la torre y sus accesorios.
- Instalación de equipos del operador e integración.
- Entrega con planos récord y registros.
Los tiempos varían mucho según los permisos y el acceso al sitio, pero la fabricación y el montaje suelen ser las etapas más predecibles cuando se planean bien.
Torres en zonas rurales y apartadas
Llevar conectividad a las zonas rurales es uno de los grandes retos del país, y casi siempre empieza con una estructura en un lugar difícil. Allí cada decisión de diseño se mide también en logística: piezas más cortas y livianas que se puedan transportar en vehículos pequeños, en lancha o incluso a lomo de mula; conexiones apernadas para evitar soldaduras en campo; cimentaciones que aprovechen los materiales locales; y sistemas de energía solar cuando no hay red eléctrica. También es clave planear el mantenimiento, porque cada visita es costosa: una estructura bien protegida contra la corrosión y con accesorios de calidad reduce mucho la necesidad de volver.
Errores frecuentes con las torres de telecomunicaciones
- Instalar antenas sin análisis estructural. Es la causa más común de sobrecarga.
- Usar herrajes improvisados. Soportes no diseñados pueden fallar o dañar los montantes.
- Perforar la estructura en campo. Debilita los elementos y elimina la protección del galvanizado.
- Descuidar la tensión de los vientos en las torres arriostradas.
- Olvidar la puesta a tierra de los nuevos equipos.
- No reponer pernos faltantes después de una intervención.
- Permitir vegetación y agua alrededor de las bases.
Lo que viene: nuevas redes, nuevas estructuras
La evolución de las redes móviles trae antenas más grandes y pesadas, equipos activos montados directamente en la estructura y una mayor densidad de sitios en las ciudades. Esto significa más evaluaciones y refuerzos de torres existentes, más monopolos y postes urbanos, y estructuras diseñadas desde el inicio con más capacidad. También crece la necesidad de soluciones rápidas de instalar, como torres modulares y estructuras prefabricadas, para acelerar el despliegue en zonas rurales.
Las empresas que integran diseño, fabricación y montaje tienen una ventaja clara en este escenario: pueden responder rápido, adaptar los diseños a cada sitio y controlar la calidad de principio a fin.
Glosario
- Celosía: estructura formada por elementos unidos en triángulos.
- Montante: elemento principal de cada pata de una torre reticulada.
- Viento o retenida: cable tensor que estabiliza un mástil arriostrado.
- Radioenlace: conexión inalámbrica punto a punto entre dos sitios.
- Balizaje: señalización luminosa y de pintura para la seguridad aérea.
- Línea de vista: trayecto libre de obstáculos entre dos antenas.
En pocas palabras, una torre bien hecha es aquella que nadie nota: se mantiene vertical, soporta los equipos que necesita la red, resiste el viento y los rayos, y permite que los técnicos trabajen seguros durante muchos años.
Por qué INSTALCOM SAS
Desde 2004 diseñamos, fabricamos, montamos y mantenemos estructuras para el sector de telecomunicaciones en todo el país, con planta propia, equipos de obra con experiencia en sitios de difícil acceso y un sistema de gestión certificado en ISO 9001. Conozca nuestros servicios de telecomunicaciones.
Preguntas frecuentes
¿Cuánto mide una torre de telecomunicaciones?
Depende de la cobertura y del terreno. En zonas urbanas son comunes alturas moderadas; en zonas rurales se usan estructuras más altas para cubrir áreas extensas.
¿Se pueden agregar antenas a una torre existente?
Sí, pero primero debe verificarse que la estructura y su cimentación soportan la carga adicional.
¿Qué permisos se necesitan?
Licencias municipales, autorización del propietario del predio y, según la altura y la ubicación, revisión de restricciones aeronáuticas.
¿Cuánto tiempo dura una torre de telecomunicaciones?
Con un buen diseño, galvanizado de calidad y mantenimiento periódico, una torre puede prestar servicio durante varias décadas. La vida útil depende sobre todo del ambiente y del control de las cargas.
¿INSTALCOM SAS fabrica torres a la medida?
Sí. Diseñamos y fabricamos estructuras según las necesidades de cada operador y las condiciones de cada sitio.
Conclusión
Las torres de telecomunicaciones son la base física de la conectividad. Su diseño, fabricación, montaje y mantenimiento exigen ingeniería, control de calidad y trabajo seguro. Si su proyecto necesita una estructura nueva o la revisión de una existente, escríbanos.
