A simple vista, dos estructuras metálicas pueden parecer idénticas: la misma altura, la misma función, una geometría similar. Sin embargo, desde la ingeniería pueden necesitar soluciones completamente distintas. El diseño de estructuras metálicas no consiste en copiar un modelo que funcionó en otro lugar, sino en responder a las condiciones reales de cada sitio: el viento, el sismo, el suelo, el ambiente, las cargas y el uso que tendrá la estructura durante toda su vida.
En este artículo explicamos por qué dos estructuras que parecen iguales pueden requerir diseños diferentes, qué factores intervienen en el cálculo, qué normas aplican en Colombia, cómo se desarrolla el proceso y qué errores conviene evitar. Lo contamos desde la experiencia de INSTALCOM SAS, que desde 2004 diseña, fabrica y monta estructuras para telecomunicaciones, vías e industria.
Qué es el diseño de estructuras metálicas
El diseño de estructuras metálicas es el proceso de ingeniería que define la geometría, los perfiles, las conexiones, las cimentaciones y la protección de una estructura de acero para que resista con seguridad todas las cargas a las que estará sometida, durante toda su vida útil, de forma económica y constructible. Combina análisis estructural, conocimiento de los materiales, normas técnicas y experiencia práctica en fabricación y montaje.
Un buen diseño no es el que usa más acero, ni el que usa menos. Es el que logra el equilibrio entre seguridad, costo, facilidad de fabricación, rapidez de montaje y mantenimiento.
El lugar cambia el proyecto
Una estructura en una ciudad no enfrenta las mismas condiciones que otra en una zona de montaña, en la costa o en una llanura abierta. Estos son los factores del sitio que más influyen en el diseño:
Viento
La velocidad del viento varía según la región, la altura sobre el terreno, la topografía y la exposición. Una torre en la cima de un cerro recibe vientos mucho mayores que una igual en un valle protegido. En estructuras altas y livianas, como torres de telecomunicaciones, mástiles o pórticos con señales grandes, el viento suele ser la carga que controla el diseño.
Sismo
Colombia tiene zonas de amenaza sísmica baja, intermedia y alta. Una estructura en una zona de amenaza alta necesita más resistencia, más ductilidad y conexiones capaces de disipar energía sin romperse. El Reglamento NSR-10 define estos requisitos según la ubicación. Profundizamos en el tema en el artículo sobre ingeniería sismorresistente.
Suelo
La estructura visible es solo una parte del sistema. La cimentación debe transmitir las cargas al terreno de forma segura, y sus dimensiones, profundidad y tipo dependen de las características del suelo. Un mismo pórtico puede necesitar un dado sencillo en suelo firme y pilotes en un suelo blando.
Ambiente y corrosión
La humedad, la salinidad, la contaminación industrial y la temperatura definen qué tan agresivo es el ambiente para el acero. Una estructura en la costa necesita una protección mucho más exigente que una en una zona seca del interior. Ver más en nuestro artículo sobre corrosión en estructuras metálicas.
Temperatura
Las variaciones de temperatura generan dilataciones y contracciones. En estructuras largas, como pasarelas o cubiertas, hay que prever juntas o conexiones que permitan ese movimiento.
Las cargas tampoco son iguales
Además de su propio peso, una estructura puede soportar antenas, equipos, señales, paneles, plataformas, cables, personas, vehículos o maquinaria. Cada elemento agrega carga y, en muchos casos, aumenta el área expuesta al viento. En el diseño de estructuras metálicas se consideran, entre otras:
- Cargas muertas: el peso propio y el de los elementos permanentes.
- Cargas vivas: personas, equipos móviles, mantenimiento.
- Cargas de viento: sobre la estructura y todo lo que soporta.
- Cargas sísmicas: según la zona y la masa de la estructura.
- Cargas de montaje: las que aparecen durante el izaje y el ensamble.
- Cargas especiales: impactos, vibraciones de equipos, hielo o empujes de tierra.
Por eso, agregar «un pequeño equipo» a una estructura existente puede requerir una revisión estructural. En telecomunicaciones es muy común: cada nueva antena aumenta la carga de viento sobre la torre.
El uso define los requisitos
Dos estructuras con la misma forma pueden tener exigencias distintas por su función. Un soporte para una cámara de vigilancia necesita ser muy rígido para que la imagen no vibre. Una torre con radioenlaces necesita limitar el giro para no perder la alineación de las antenas. Una plataforma industrial necesita resistir vibraciones de equipos. Una pasarela peatonal necesita ser cómoda al caminar. El diseño debe responder a estos requisitos de servicio, no solo a la resistencia.
Normas para el diseño de estructuras metálicas en Colombia
- NSR-10: el reglamento sismo resistente, con su título dedicado a estructuras de acero.
- Normas de cargas de viento: incluidas en el reglamento, según la región y la exposición.
- Normas de soldadura: como las de la American Welding Society, de uso común en el país.
- Normas técnicas colombianas: para perfiles, láminas, pernos y recubrimientos.
- Normas específicas del sector: por ejemplo, las de estructuras para antenas de telecomunicaciones de la TIA, muy usadas por los operadores.
Además, cada cliente puede tener especificaciones propias más exigentes que la norma mínima.
Cómo se desarrolla el diseño
- Recopilación de información: ubicación, uso, cargas, equipos, suelo, ambiente y requisitos del cliente.
- Concepto estructural: definición del tipo de estructura, la geometría general y los materiales.
- Modelo de análisis: se representa la estructura en un programa de cálculo y se aplican las combinaciones de carga.
- Dimensionamiento: se eligen los perfiles y se verifica que cumplan en resistencia, estabilidad y deformaciones.
- Diseño de conexiones: soldaduras, pernos, platinas y placas base.
- Diseño de cimentaciones: con base en el estudio de suelos.
- Protección: definición del sistema contra la corrosión.
- Planos y memorias: documentos de diseño y, luego, planos de taller.
- Revisión: verificación independiente de los cálculos y los planos.
Las conexiones: donde se decide la seguridad
Muchas fallas estructurales no ocurren en los perfiles, sino en las uniones. Una conexión mal diseñada o mal fabricada puede romperse aunque los elementos que une sean suficientes. Por eso el diseño de conexiones es una parte central del proceso. Puede leer más en nuestro artículo sobre conexiones en estructuras metálicas.
Diseñar pensando en fabricar y montar
Un diseño que funciona en el papel pero que es difícil de fabricar o de montar termina costando más y generando riesgos. El buen diseñador piensa en el taller y en la obra:
- Usa perfiles disponibles en el mercado.
- Repite piezas y detalles para simplificar la fabricación.
- Define tramos que se puedan transportar y galvanizar.
- Prefiere conexiones apernadas en campo cuando la soldadura en obra es difícil de controlar.
- Prevé puntos de izaje y la secuencia de montaje.
- Deja accesos seguros para el mantenimiento.
Por eso es una ventaja que el diseño y la fabricación estén integrados. Conozca más sobre lo que se debe definir antes de fabricar una estructura metálica.
Diseñar no significa copiar
Uno de los errores más comunes es asumir que una solución usada en otro proyecto puede replicarse exactamente. Las referencias son útiles como punto de partida, pero cada condición debe evaluarse. Copiar el diseño de una torre de la sabana para instalarla en la costa, o el de un pórtico urbano para usarlo en una autopista, puede llevar a una estructura insegura o, en el otro extremo, sobredimensionada y costosa.
Ejemplos: estructuras parecidas, diseños distintos
Dos torres de 30 metros
Imagine dos torres autosoportadas de la misma altura. La primera está en un barrio de una ciudad del interior, con suelo firme y pocas antenas. La segunda está en un cerro de la costa, expuesta a vientos fuertes, con ambiente salino y un operador que planea agregar más antenas en dos años. Aunque la silueta sea la misma, la segunda necesitará perfiles más robustos, una cimentación mayor, una protección contra la corrosión más exigente y un margen de capacidad para los equipos futuros. Su diseño será otro.

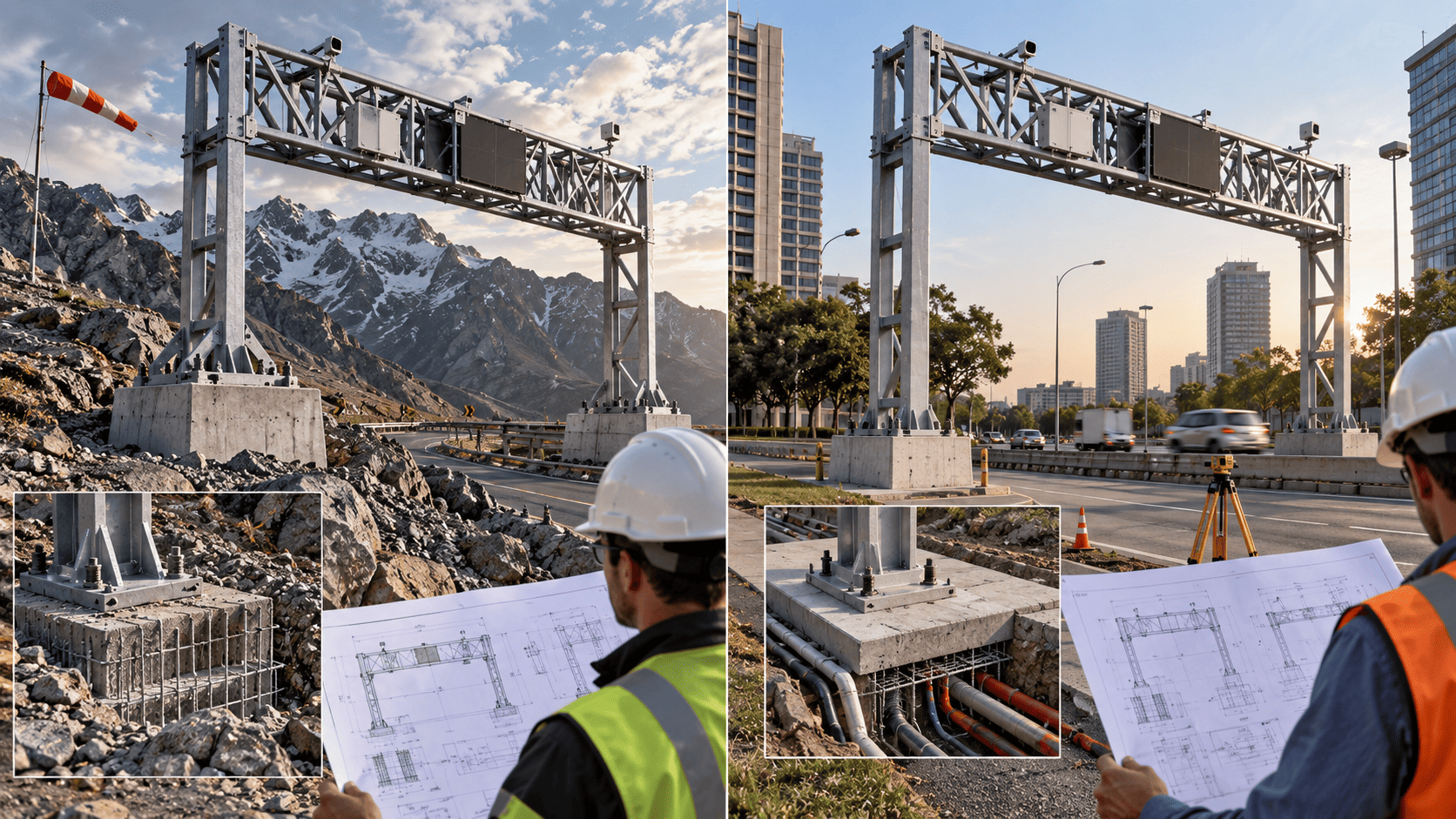

Dos pórticos de señalización
Un pórtico urbano con un tablero pequeño y otro en una autopista con paneles de mensaje variable y cámaras pueden tener la misma luz. Pero el segundo soporta mucho más peso, una carga de viento mayor y equipos que exigen rigidez para funcionar bien. Además, debe dejar un gálibo mayor y facilitar el mantenimiento sin cerrar la vía por mucho tiempo.
Dos plataformas industriales
Una plataforma de acceso para inspección y otra que soporta un equipo con motor pueden tener las mismas dimensiones. La segunda debe diseñarse para las vibraciones del equipo, evitando que su frecuencia natural coincida con la de la máquina. Si no se hace ese análisis, la plataforma puede vibrar en exceso, fatigar las soldaduras y fallar con el tiempo.
Las herramientas del diseño moderno
Hoy el diseño de estructuras metálicas se apoya en programas de análisis que permiten modelar la estructura en tres dimensiones, aplicar cientos de combinaciones de carga y verificar cada elemento. También existen herramientas de modelado que generan los planos de taller y las listas de materiales directamente desde el modelo, lo que reduce errores entre el diseño y la fabricación.
Sin embargo, las herramientas no reemplazan el criterio del ingeniero. Un modelo solo es tan bueno como las hipótesis con las que se construye: si las cargas, los apoyos o las propiedades del suelo están mal definidos, el resultado será incorrecto aunque el programa sea muy sofisticado. Por eso la revisión de un segundo profesional sigue siendo una buena práctica.
Optimizar sin sacrificar seguridad
Uno de los objetivos del diseño es usar el material de forma eficiente. Una estructura sobredimensionada cuesta más en acero, en galvanizado, en transporte y en cimentación. Una estructura al límite deja poco margen para cambios futuros. El punto óptimo depende de cada proyecto: en telecomunicaciones, por ejemplo, conviene dejar capacidad para nuevas antenas; en una estructura temporal, se puede ajustar más.
Las estrategias de optimización incluyen elegir la configuración estructural más eficiente, usar perfiles de mayor resistencia donde convenga, estandarizar piezas, reducir el número de conexiones distintas y ajustar la cimentación con un buen estudio de suelos.

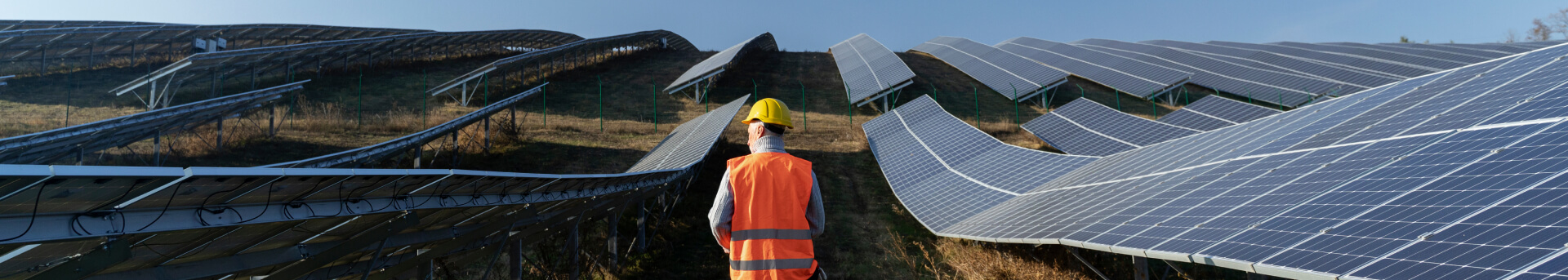

La durabilidad también se diseña
Un buen diseño de estructuras metálicas piensa en las décadas de servicio. Esto incluye evitar zonas donde se acumule el agua, dejar perforaciones de drenaje en perfiles cerrados, sellar los espacios entre platinas, especificar un recubrimiento adecuado para el ambiente y facilitar el acceso para las inspecciones. Son detalles pequeños que marcan la diferencia entre una estructura que dura cincuenta años y otra que empieza a corroerse en cinco.
Qué información debe entregar el cliente
Para que el diseño sea correcto, el cliente o el propietario debe aportar la mejor información posible:
- Ubicación exacta del sitio y accesos.
- Uso de la estructura y equipos que soportará, actuales y futuros.
- Estudio de suelos o autorización para realizarlo.
- Especificaciones propias de la empresa o del sector.
- Restricciones de altura, espacio, estética o plazos.
- Expectativa de vida útil y estrategia de mantenimiento.
Mientras más completa sea la información inicial, menos supuestos tendrá que hacer el diseñador y más ajustado será el resultado.
El diseño como inversión
El costo del diseño representa una fracción pequeña del costo total de una estructura, pero sus decisiones afectan casi todo lo demás: la cantidad de acero, el tamaño de la cimentación, la facilidad de fabricación, el tiempo de montaje, la seguridad y los costos de mantenimiento durante décadas. Por eso, ahorrar en el diseño de estructuras metálicas casi nunca es un buen negocio. Un diseño cuidadoso, hecho por profesionales con experiencia en fabricación y obra, se paga solo.
Errores comunes en el diseño de estructuras metálicas
- No considerar todas las cargas, especialmente las de equipos futuros.
- Subestimar el viento en sitios expuestos.
- Olvidar las cargas durante el montaje.
- Diseñar conexiones difíciles o imposibles de fabricar.
- Elegir una protección anticorrosiva inadecuada para el ambiente.
- Diseñar la cimentación sin estudio de suelos.
- No verificar las deformaciones y vibraciones.
- No documentar las hipótesis del cálculo.
Revisar una estructura existente
El diseño no solo se aplica a estructuras nuevas. Cuando una estructura existente va a recibir nuevas cargas, cambiar de uso o presenta daños, se necesita una evaluación. El proceso incluye una inspección detallada, la verificación de las dimensiones y el estado real de los elementos, la revisión de los planos originales si existen, un nuevo modelo de cálculo con las cargas actualizadas y, si es necesario, el diseño de refuerzos. En telecomunicaciones es una tarea frecuente: muchos operadores necesitan saber si una torre puede recibir más antenas antes de instalarlas. Puede leer más sobre este tema en el artículo de evaluación estructural.
Glosario de diseño estructural
- Combinación de carga: suma de cargas con factores de seguridad que representa una situación posible.
- Ductilidad: capacidad de deformarse sin romperse, clave ante los sismos.
- Pandeo: inestabilidad de un elemento esbelto sometido a compresión.
- Placa base: platina que transmite las cargas de una columna a la cimentación.
- Frecuencia natural: ritmo al que una estructura tiende a vibrar.
- Exposición al viento: clasificación del entorno según los obstáculos que rodean la estructura.
En resumen, cada vez que alguien pregunte por qué no se puede usar el mismo plano en dos lugares distintos, la respuesta es sencilla: porque el viento, el suelo, el ambiente y las cargas nunca son exactamente iguales, y la estructura tiene que responder a todos ellos durante muchos años.
Por qué INSTALCOM SAS
En INSTALCOM SAS integramos el diseño, la fabricación en planta propia y el montaje. Esto nos permite diseñar estructuras que se fabrican y se montan bien, con control de calidad en cada etapa bajo un sistema certificado en ISO 9001. Desde 2004 hemos trabajado para operadores de telecomunicaciones, concesionarios viales, constructoras e industria en todo el país. Conozca nuestro servicio de estructuras metálicas en Colombia.
Preguntas frecuentes
¿Puedo usar el diseño de una estructura que ya tengo?
Como referencia, sí. Pero debe revisarse para las condiciones del nuevo sitio: viento, sismo, suelo, ambiente y cargas.
¿Cuánto tiempo toma el diseño?
Una estructura estándar puede diseñarse en días o pocas semanas. Las estructuras especiales, con estudios y revisiones, pueden tomar más.
¿Necesito estudio de suelos?
Sí, para diseñar la cimentación con seguridad. Es una inversión pequeña frente al riesgo de una cimentación inadecuada.
¿INSTALCOM SAS revisa estructuras existentes?
Sí. Evaluamos estructuras existentes cuando se van a agregar cargas, cambiar su uso o cuando presentan daños.
¿Qué pasa si se agregan antenas a una torre sin revisar el diseño?
La torre puede quedar sobrecargada, especialmente por viento. Las consecuencias van desde deformaciones y desalineación de las antenas hasta fallas en las conexiones o la cimentación. Siempre conviene una revisión antes de agregar equipos.
¿El diseño incluye la cimentación?
Debe incluirla. La estructura y su cimentación funcionan como un solo sistema, y el diseño de una sin la otra está incompleto.
Conclusión
Dos estructuras que parecen iguales pueden necesitar diseños diferentes porque el lugar, las cargas, el suelo, el ambiente y el uso nunca son exactamente los mismos. El diseño de estructuras metálicas es la etapa donde se decide la seguridad, la durabilidad y el costo de la estructura. Hacerlo con método, con normas y pensando en la fabricación y el montaje es la mejor inversión de cualquier proyecto. Si necesita diseñar o revisar una estructura, escríbanos.
